門型フレーム × ダイナミック工法の真価

なぜ「広いのに強い家」が成立するのか

「柱のない広いLDKにしたい。でも耐震等級3も取りたい。」

都市部で狭小住宅を検討している方が、よくぶつかる問題です。

特に、

・間口3m台
・1階ビルトインガレージ
・2階ワンフロアLDK
・3階居室

この条件が重なると、多くの人がこうも思います。

「広くしたい…けど、でも、地震には弱くなるの？」

その感覚は正しいです。
ただしそれは、“壁で支える構造”を前提にした場合の話です。

今日は、「広いのに強い」が成立する理由を、構造の考え方から解説します。

――――――――――――――――――――

まず結論

強さは「壁の量」ではなく「力の逃がし方」で決まる

日本の木造住宅の多くは、壁で踏ん張る構造です。

地震が来ると横に揺れます。
その揺れを、壁が受け止めます。

だから、

壁が多い＝強い
壁が少ない＝弱い

という理屈になります。

ここで問題が起きます。

・ガレージを作る
・大きな窓を取る
・ワンフロアLDKにする

これらは、すべて「壁を減らす」行為です。

だから、「広くすると弱くなる」と言われるのです。

でも、本質はそこではありません。

本当の分岐点は、
“揺れをどこで受け止めるか”です。

――――――――――――――――――――

専門家が最初に見るのは「計算方法」

ここが一般の方が気づきにくいポイントです。

耐震等級3と聞くと、どれも同じだと思いがちです。

しかし、

・簡易な壁量計算
・許容応力度計算

では、設計の精度がまったく違います。

許容応力度計算とは何か。

簡単に言うと、

「この柱1本に、地震のとき何キロの力がかかるか」
「この梁は折れないか」
「この接合部は外れないか」

1本1本、数字で検証する計算です。

例えるなら、

壁量計算は「人数を数える」
許容応力度計算は「1人ずつ体力テストをする」

狭小・3階建て・ガレージ付きでは、
人数だけでは判断できません。

ここが、専門家視点の分岐点です。

――――――――――――――――――――

門型フレームとは何か

想像してみてください。

大きな額縁。
左右に柱。
上に太い梁。

この「門」の形が、横揺れを受け止めます。

通常は壁が踏ん張ります。
門型フレームは“枠”で踏ん張ります。

例えるなら、

壁構造は「本棚をぎゅうぎゅうに詰めて支える部屋」。
門型フレームは「鉄骨の骨組みで支える体育館」。

支え方が違うのです。

だから、

中央に柱を立てなくても、
大開口でも、
ガレージでも、

力を別の経路に流せる。

これが「広いのに強い」の理由です。

――――――――――――――――――――

横揺れは“変形量”で決まる

地震で重要なのは、「揺れない」ことではありません。

壊れないことです。

建物は必ず揺れます。
問題は、どれだけ変形するか。

門型フレームは、横方向の変形を抑えます。

力を一点に集中させず、
分散させる。

これは、橋と同じ考え方です。

橋は硬いだけでは壊れます。
揺れを逃がすから壊れにくい。

家も同じです。

――――――――――――――――――――

ダイナミック工法の「粘り」とは何か

ここで出てくるのが“粘り”。

粘りとは、壊れにくさです。

ガラスは硬い。
でも急に割れます。

竹はしなります。
だから折れにくい。

家も同じです。

硬さだけでは足りない。
しなやかさだけでも足りない。

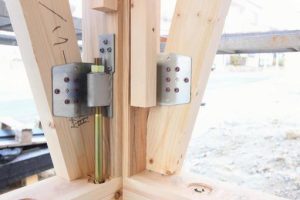

ダイナミック工法は、

・接合部の補強
・金物強化
・全体のバランス調整

・真壁パネル工法

によって、建物全体に“粘り”を持たせます。

つまり、

硬さ＋粘り。

これが3階建て狭小住宅では重要です。

――――――――――――――――――――

実例：間口3.2m・ガレージ付き・柱なしLDK

条件を整理します。

・間口3.2m
・1階ビルトインガレージ
・2階LDK17帖
・3階居室

通常構造なら、
LDK中央に柱が必要になる可能性があります。

しかし、

・門型フレーム
・ダイナミック工法
・許容応力度計算

これにより、耐震等級3を取得しながら
柱なしでも地震に強い家のLDKが成立します。

ここで重要なのは、

「柱を抜く」のではなく、
「力の流れを再設計する」ということです。

――――――――――――――――――――

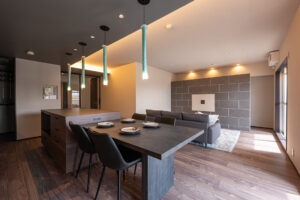

柱が1本なくなると、暮らしはどう変わるか

想像してください。

18帖LDKの真ん中に柱がある空間。
ソファの位置が限定される。
テレビの位置が限定される。
動線が分断される。

柱が少なくなると、

・家具配置が自由になる
・視線が抜ける
・空間が実際以上に広く感じる
・来客時の印象が変わる

広さは帖数ではなく、抜け感で決まります。

これは、図面では分かりにくい体感レベルの話です。

――――――――――――――――――――

専門家だからこそ見る3つのチェックポイント

狭小3階建てで広いLDKを検討するなら、必ず確認してください。

① 許容応力度計算を実施しているか
② ガレージ付きでも等級3が可能か
③ 柱位置を最初から構造と同時設計しているか

ここが曖昧なら、要注意です。

間取りを先に決め、
あとから「構造で合わせる」は危険です。

構造は、後から変えられません。

――――――――――――――――――――

まとめ

狭小3階建てで「広いのに強い家」を実現するには、

壁を増やすのではなく、
力の流れを設計すること。

門型フレームは“横の強さ”。
ダイナミック工法は“全体の粘り”。
許容応力度計算は“裏付け”。

この3つがそろって初めて成立します。

構造は見えません。
でも家族の命を支えています。

間取りはやり直せる可能性があります。
構造はやり直せません。

だからこそ、
最初に決めるべきは骨組みです。

――――――――――――――――――――

今回の要点

狭小3階建てやガレージ付き住宅では壁量だけでは耐震等級3の確保が難しい
許容応力度計算の実施が安全性の分岐点になる
門型フレームは横方向の変形を抑え壁に依存しない構造を作る
ダイナミック工法は接合部補強と剛性バランスで建物に粘りを持たせる
構造と間取りは同時設計が原則で後からの修正は困難

――――――――――――――――――――

よくある質問5選

狭小3階建て × ガレージ付き × 広いLDK 編

Q1. 柱を減らすと本当に弱くなりませんか？

結論：構造の組み方次第で成立します。

理由：

通常の木造は「壁で踏ん張る構造」です。

壁が減ると弱くなるのは自然です。

しかし、門型フレームのように「枠」で支える構造を使えば、

力を別の経路に逃がせます。

例えるなら、

壁構造は「本棚を並べて支える部屋」。

門型は「太い骨組みで支える体育館」。

支え方が違います。

具体策：

・許容応力度計算をしているか確認

・門型フレームをどこに入れるかを確認

Q2. 耐震等級3なら、どの会社でも同じですか？

結論：同じではありません。

理由：

計算方法が違うと違います。

簡易計算は「壁の量を見る」。

許容応力度計算は「柱1本ごとの力を見る」。

狭小3階建てやガレージ付きでは、

簡易計算では見えない負荷が出ます。

具体策：

・計算方法を聞く

・書面での証明があるか確認

Q3. ビルトインガレージがあると弱くなりますか？

結論：壁が減るため、通常は不利です。

理由：

1階に大きな開口ができると、踏ん張る壁が減ります。

地震時の揺れを受け止める面が少なくなります。

例えるなら、

机の脚を1本抜くような状態。

具体策：

・ガレージ側に門型フレームを入れる設計か確認

・1階の耐力バランスをどう取っているか確認

Q4. 「粘り」がある構造とはどういう意味ですか？

結論：急に壊れない構造です。

理由：

硬いだけの構造は、限界を超えると一気に壊れます。

ガラスは硬いけれど割れやすい。

竹はしなるから折れにくい。

ダイナミック工法の考え方は、

硬さ＋しなやかさ。

具体策：

・接合部の補強内容を確認

・金物の仕様を確認

Q5. 柱1本なくなると、本当に違いますか？

結論：体感は大きく変わります。

理由：

柱は構造体であり、空間の制約でもあります。

LDK中央に柱があると、

家具配置・視線・動線が制限されます。

柱がなくなると、

・視線が抜ける

・家具配置が自由

・空間が広く感じる

広さは帖数ではなく、抜け感で決まります。

具体策：

・柱位置を構造と同時に検討しているか確認

――――――――――――――――――――

構造チェックリスト

狭小3階建て × ガレージ付き住宅版

□ 許容応力度計算を実施している

□ 耐震等級3は書面で証明される

□ ガレージ付きでも等級3を取得している

□ 門型フレームの位置が説明できる

□ 接合部補強内容が明確

□ 金物仕様が説明されている

□ 1階と2階の耐力バランスが検討されている

□ 柱位置は最初に構造と同時決定している

□ 「壁を増やせば強い」で終わっていない

□ 構造と間取りを別々に考えていない

□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□
